想要探索铸铁闸门_平板铸铁闸门材质实在的奥秘吗？不妨点击这个产品视频，它将带您走进一个精彩绝伦的世界，让您对产品的每一个细节都了如指掌。
以下是:吕梁柳林铸铁闸门_平板铸铁闸门材质实在的图文介绍
河畔水利机械厂(柳林县分公司)不仅有技艺精湛的 球墨铸铁闸门技术人员和经验丰富的售后服务队伍。而且紧跟潮流，将互联网技术应用到公司生产经营 球墨铸铁闸门的各个环节中，积j i开展互联网营销，及时提供公司新 球墨铸铁闸门产品信息和技术服务。为用户提供完善的服务。
1、设计依据和计算方法 用途及特点： ☆主要用于水利水电、市政建设、给水排水、农用水利建设、污水处理等工程。 ☆防腐能力强，可在PH=6-8的流体酸碱中使用。☆闸门结构合理，便于安装、操作简单灵活，便于管理。 ☆主要适用正向受压止水，正常使用水头1-8m。根据用户需要可制造高水头闸门，zui高正向设计水头可达50m，反向水头可达20m。 ☆闸门关闭时设有锁紧，止动装置，在结构上采用机加工面硬止水，止水效果好，密封性极强，正常渗水量L1L/hm。 ☆规格齐全从0.20.266米。按闸门的结构形式分为：PZ型平面平板门和PGZ型平面拱形门，又可分为整体式和组装式两种形式。 ☆门体、门框由灰口铸铁（或球墨铸铁）制成，经过内应力，无变形。根据用户要求，止水面可采用镶铜或镶不锈钢等耐蚀材料精密加工制造。也可采用橡胶封水。安装说明： ☆闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安装凝固后（使用前）应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。 ☆闸门安装采用整体安装，将闸板与闸框的封水间隙调到0.3mm以下后，进行二期浇注。在浇注混凝土时，必须保证闸门闸框处于铅垂状态。流进闸板、闸框、楔铁、挡板间隙中的灰浆必须，防止灰浆凝固后影响闸门启闭。 ☆闸门启闭时，应注意闸板的上下极限位置，以免损坏闸门或启闭机。闸门在启闭过程中应检查闸门升降有无卡阻。 ☆闸板与闸框为偶件配合，在多组运输和安装时，切勿切换。 1.1设计依据 水工建筑物金属结构焊接技术规范SDZ008-84水工金属结构防腐蚀规范SLl052007 江苏省水利工程铸铁闸门设计制造安装验收规范DB32/T1712-2011水利水电工程启闭机制造、安装及验收规范DL/T501894水利水电工程启闭机设计规范SL41-93碳素结构钢（GB/T700） 铸铁尺寸公差与机械加工余量（GB/T6414）灰铸铁件（GB/T9439）铸造铜合金技术条件GB1176 形状和位置公差未注公差值（GB/T1184）铸件重量公差（GB/T11351）整体铸铁法兰（GB/T17241.6）铸铁管法兰技术条件（GB/T17241.7）铸铁管法兰技术条件（GB/T17241.7）1.2计算方法 铸铁闸门的结构技术体系，采用平面体系、容许应力方法进行计算上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式,波纹管减压阀,活塞式减压阀,,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,)、、、、、、、止回阀、、、放料阀、隔膜阀、旋塞阀、柱塞阀、、调节阀、疏水阀、、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、、、衬胶阀门、衬氟阀门。 2、闸门基本资料 2.1闸门参数及材料表1）参数孔口尺寸（宽高）25002000闭门水头：6.00m启门水头：6.00mzui大水头差：6.00m压块数量：4块横筋布置：3横筋、均布竖筋布置：4竖筋、均布2）主要材料序号名称材料型号1门板铸铁HT200灰铸铁2门框铸铁HT200灰铸铁3导轨铸铁镶铜HT200灰铸铁Zcusnspb5zn/54密封座铜合金Zcusnspb5zn/55紧固件不锈钢1Cr136吊座铸钢ZG270-5007吊板铸钢ZG270-5008吊轴碳钢45# 2.2荷载状态 按照标书要求，闸门闭门水头6.00米，启门水头6.00米（闸门后无水），闸门zui高挡水头6.00米（闸门后无水）。 2.3容许应力灰铸铁：HT-200抗拉强度：[]=200MPa 轴心抗压和弯曲抗压：[a]=110MPa弯曲抗压：[w]=30MPa抗剪强度：[]=20MPa局部承压：[cd]=120Mpa局部接头承压：[cj]=40Mpa弹性模量：135000MP 3、计算 3.1荷载1）总水压力 a)平板门水压力静水压力 P=1/2（2Hs-h）hBzs=280（KN）P水平压力； Hs上游水头；Hs=6.00mh孔口止水高度；h=2.15mBzs孔口止水宽度；Bzs=2.65m水密度；淡水=10（kN/m3）b）启门瞬间提门动水压力 规范规定高水头下经常动水操作或经常局部开启的工作闸门，设计时应考虑闸门各部件承受不同程度的动力荷载，动力系数取值范围为1.0～1.2。闸门属低水头并且不经常局部开启，因此动力系数取小值1.0。 3.2面板计算 按四边固定的弹性薄板承受均布荷载与本文相关的论文有：油气改革拉升阀门行业
铸铁闸门防腐处理质量检查
钢闸门防腐处理的每道工序完成后，必须进行严格的质量检查，合格后方可进行下一道工序的施工，检查标准为设计要求或规范规定。
4.1表面处理（喷砂）
一般喷砂处理后，表面清洁度达到Sa2.5级，可用对比照片检查；表面粗糙度数值达到40-70μm，用专用量具或样块检测。
涂层遍数与厚度
一般喷锌、喷防锈漆、喷面漆均分两遍完成，喷锌 遍完成总量的70-80%，第二遍完成20-30%，喷漆两遍各完成总量的一半。每遍喷涂应有一定重叠量，两遍喷涂喷束应垂直交叉覆盖。
3.6边角位置及拼接焊缝处的喷涂
为保证闸门边角位置的喷涂质量，在每层喷涂之前应先将这些位置喷涂两遍，然后对闸门喷涂。
闸门拼接位置必须在施工现场或安装就位后进行焊接，所以应在焊缝处各侧50mm范围内涂装焊接时不对焊缝质量产生不良影响的车间底漆，以免坡口生锈。焊接后，对焊缝区进行二次除锈与喷涂。
电动装置为全封闭结构，适用于户外工作，采用蜗轮蜗杆传动。内设行程限位和扭矩保护装置，行程限位装置由一组计数齿轮和硬触点限位开关构成，当闸门开或关到位时，计数齿轮带动行程限位杆，使硬触点限位开关工作，自动停止闸门开、关动作，当由于某种原因行程限位开关未动作引起扭矩增大时，扭矩保护开关动作，保护启闭装置不受意外损伤。电动装置上另设指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连，能够直观地反映出闸门所处开度位置，加热电阻在启闭机工作时自动接通，用以去除电动装置内的湿气，确保内部干燥，保证各电器元件的工作可靠性。
启闭螺母内部加工成梯形螺纹，精度等级为7H，表面粗糙度小于6.3微米，与闸门启闭杆组成一对螺旋付。启闭螺母与电动装置输出端采用牙嵌式连接器，牙嵌式连接器的卡爪间留有间隙，使闸门开闭时的瞬间产生捶击作用，达到捶击启动的目的，增大铸铁闸门启闭时的予起力。
铸铁支座呈封闭式柱状结构，用以承受启闭铸铁闸门时的重力或支反力，内装承重轴承，外型精美。
护罩由薄壁不锈钢管制成，其长度一般比闸门行程大200mm，一端密封，另一端用螺栓固定在启闭机上部电动装置上，可以有效保护丝杆螺纹免受损坏。
钢制闸门就比较独特了。该设备可以与卷扬器启闭机、普通启闭机进行巧妙的搭配。对于闸门技工来说，要想熟练的作钢制闸门就需要虚心学习该设备的性能特点和闸门的维护保养妙招，能够正确的作设备和维护保养设备。
一方面对于技工来说是实现发展的好机会，对于企业来说能够有效的节约人力资源，在人性化的前提下实现大化的发展。钢制闸门主要用于给排水、水电、水利工程中，用以截止、疏通水流或调节水位。
本厂综合先进结构及工艺，对闸门已做了多次改进，形成批量生产，多种规格出口远销。钢制闸门特点：.结构强、耐腐、耐磨、安装方便。盘锦平面定轮钢制闸门/钢闸门/钢制闸门该设备可以与卷扬器启闭机、普通启闭机进行巧妙.密封性能好，渗水量：正方向.(L/min.m)、反向(L/min.m)。
.品种全、适应性广。钢制闸门安装前的准备：、查看发货清单，清点货物数量及紧固件、备件等数量是否与清单一致，同时做好货物的保管工作。未安装前门体必须水平放置，防止门体变形而影响止水效果，同时丝杆以及联接杆不可受力弯曲。
、查看安装资料(如安装图、合格证、使用说明书等)是否齐全。、对设备在运输过程中的变形及损坏要进行的检查和修复。、检查土建尺寸、预埋件及预留孔等是否符合要求。

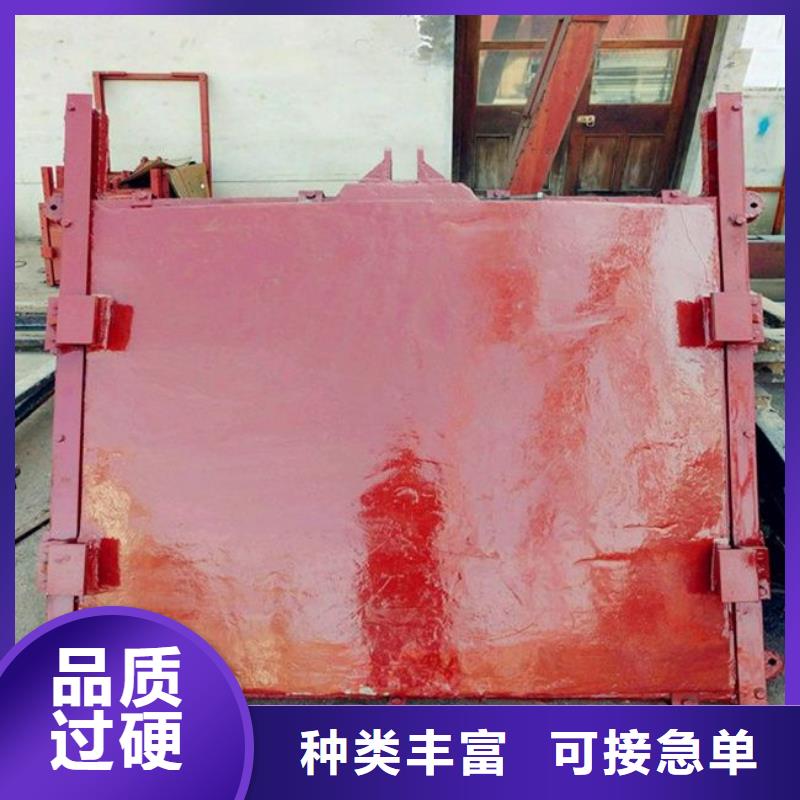

、安装工作人员应全部到场，并准备好安mm。介成都铸铁闸门主要由闸框闸板、吊座及紧闭斜铁等零部件组成，为克服容易锈蚀的缺点闸框、闸板全采用球墨铸铁生产，其中闸框又由上横梁下横梁、左直梁、右直梁组成，为了制造、运输、安装方便闸板一般根据其大小或高度情况由上下几部分拼装组成。
